主要技術參數表

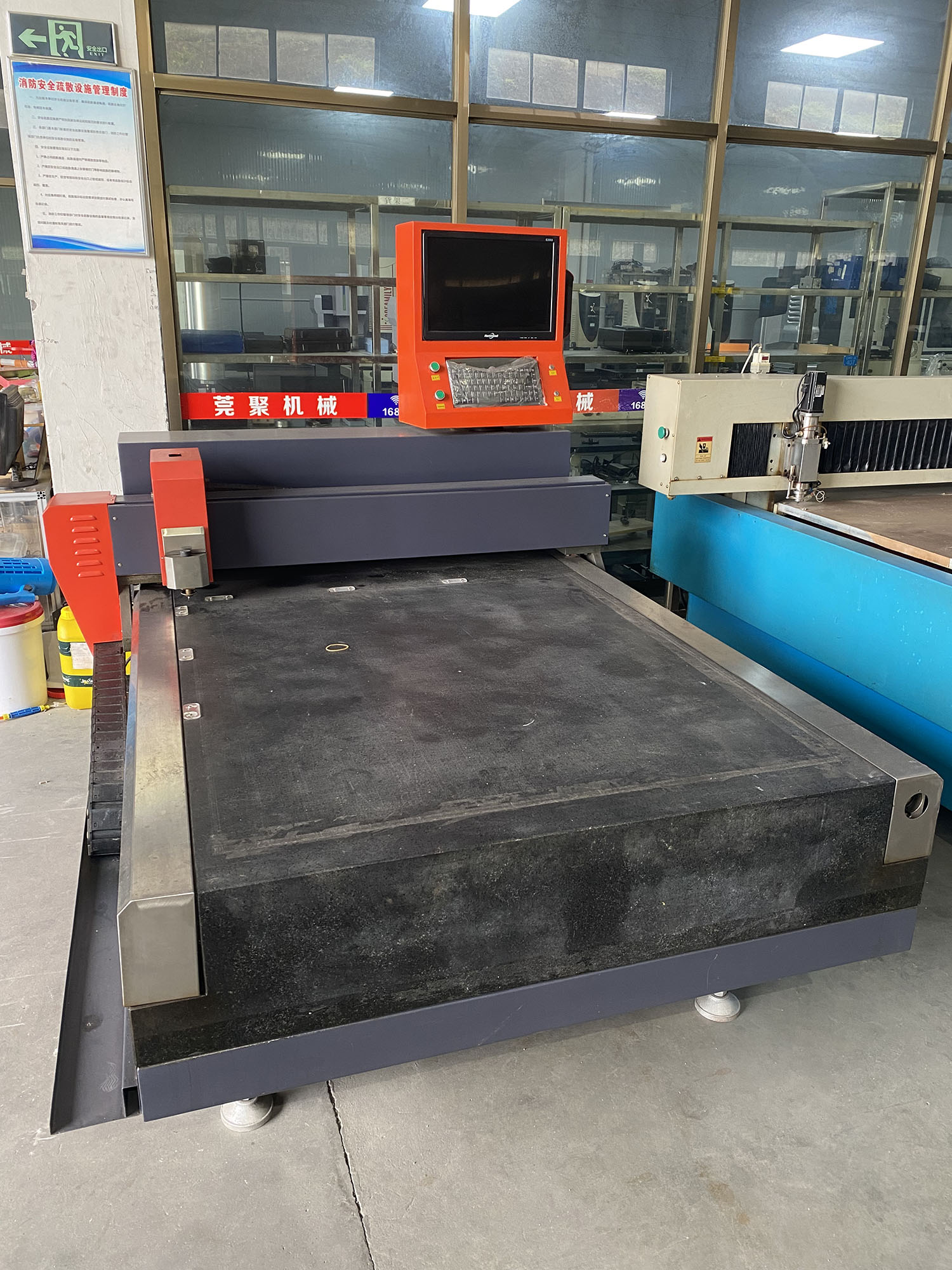

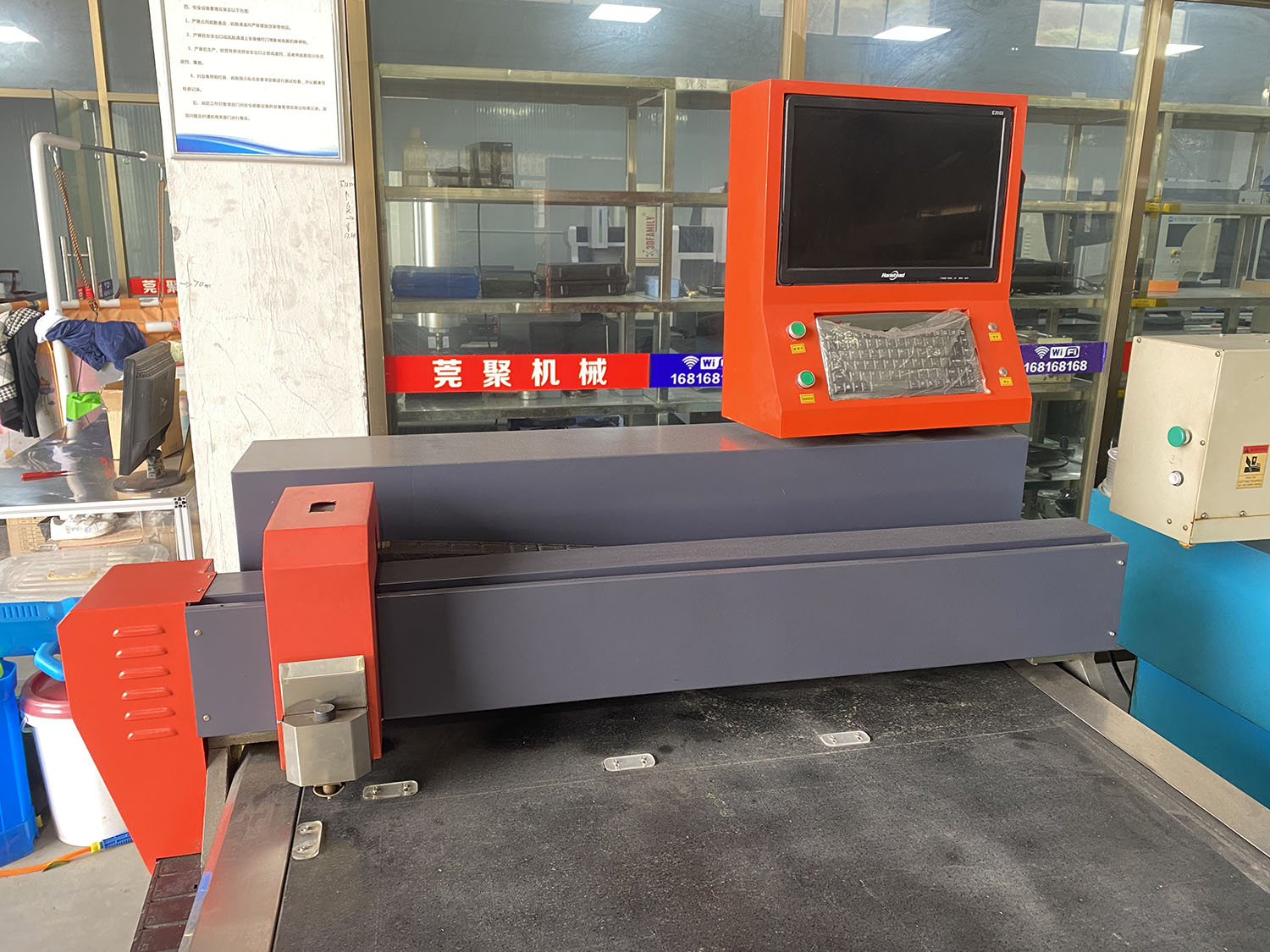

設備型號：THKLJ-1311
有效行程：1300*1100*20 mm
最大行進速度：X:80 m/min, Y:64m/min
三軸電機：X/Y:伺服電機90ST-M02430 Z:步進電機57H2P
三軸絲桿：X: SFE2550(磨制，大導程) Y: SFE3232 Z: W1201(THK)
三軸導軌：X: HGL35CA (HIWIN) Y: EGH25CA（HIWIN) Z: RSR15WV（THK)
加工精度：±0.05mm
工作氣壓：3—5 kgf/cm2
吸氣方式：手動吸氣/吹氣
注油方式：自動注油

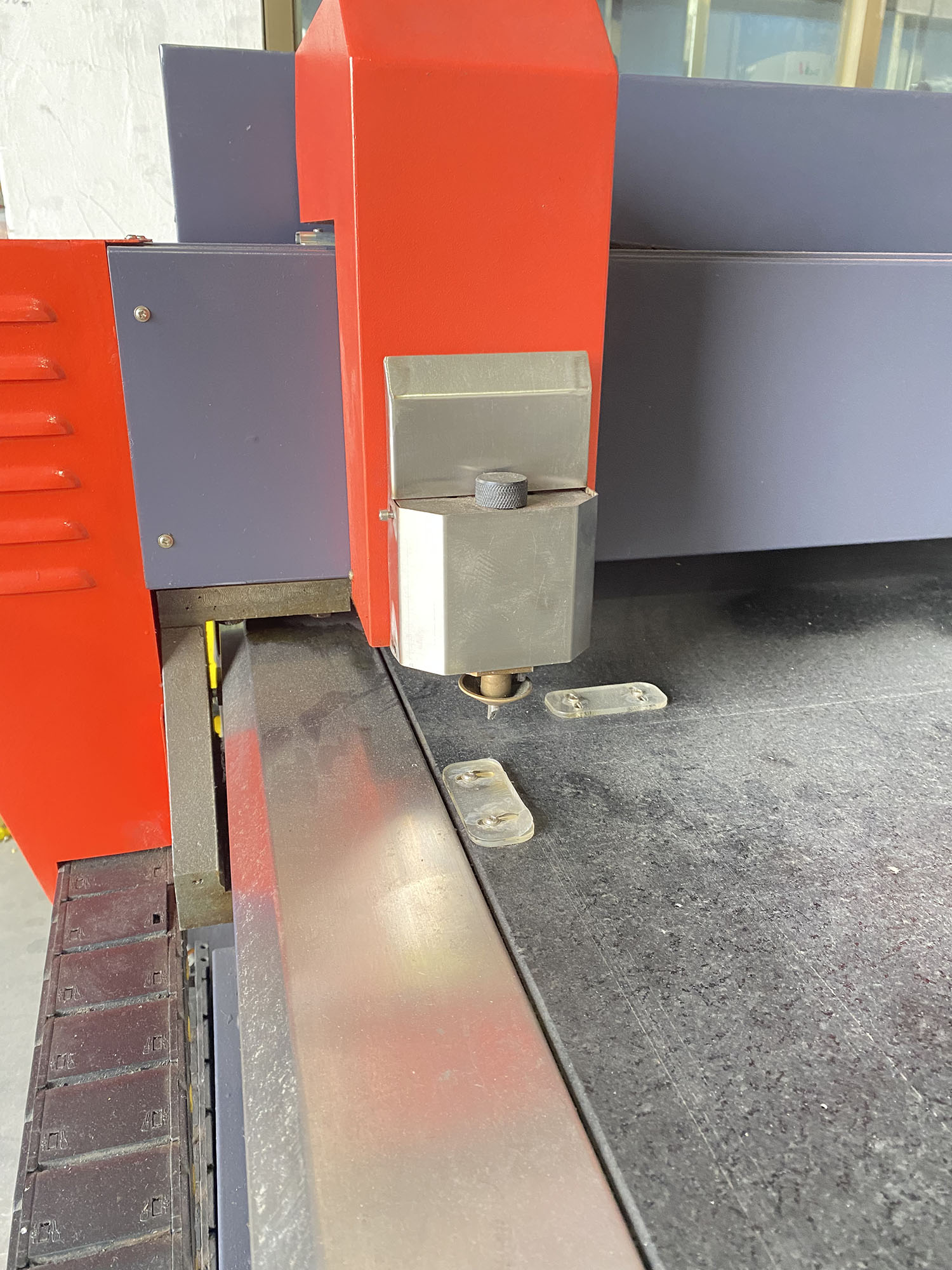

刀頭換向：90度自動換向
工作電壓：220V 50Hz
設備功率：3KW

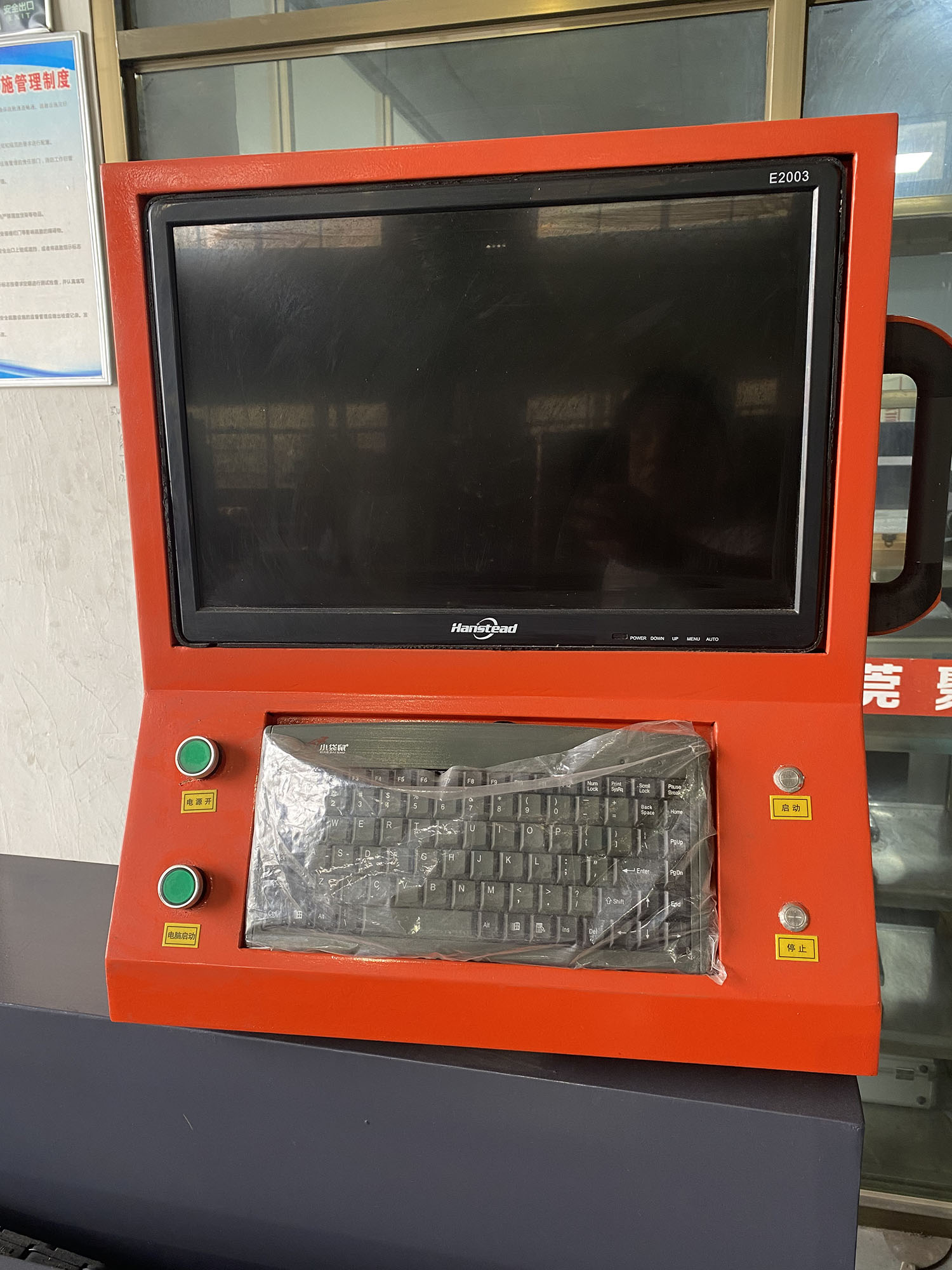

控制系統：Ncstudio V10（維宏）
電氣元件：正泰、歐姆龍…
整機重量：1500Kg
分片臺尺寸：1500*1220*720
外型尺寸：1960*1580*1720 mm
性能特點:
1、 可兼容Mill/CAD/NC文件，實現異型切割。
2、 伺服系統，經數據特殊優化，加工精度高，運行速度快。
3、 合理設計，反復試驗，性能穩定，維護成本低；
4、 機身穩重大氣，色彩搭配合理。
5、 自帶吸氣,吹氣和供油功能，并能實現全自動切換，無需人工干預；
6、 大理石臺面，基座，物理性能穩定，不變形
7、 Y軸采用雙絲桿雙導軌，運行穩定，噪音小。
